Beskrivning

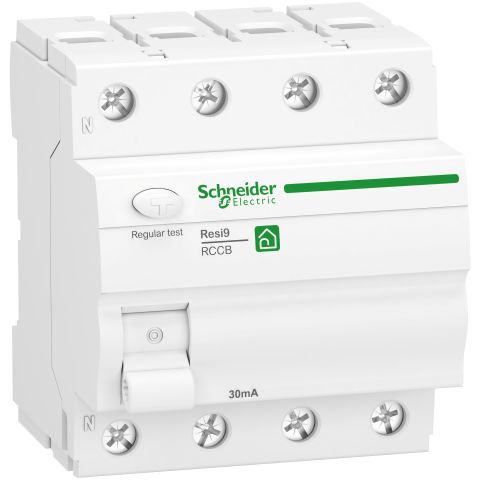

R9R22463 är en jordfelsbrytare (RCCB) gjord av återvunnen plast, en Resi9-produkt från Schneider Electric. Brytaren är 4-polig med 63A In märkström, 30mA jordfelskänslighet och A-typ skyddsklass. R9R22463 är en jordfelsbrytare (RCCB) gjord av återvunnen plast, en Resi9-produkt från Schneider Electric. Brytaren är 4-polig med 63A In märkström, 30mA jordfelskänslighet och A-typ skyddsklass. Denna produkt skyddar mot brandrisker och elektriska stötar genom direkt eller indirekt beröring. Som en högkänslig jordfelsbrytare rekommenderas den för alla eluttag och den är också obligatoriskt för all utrustning i badrum och utomhus. Resi9 är inriktat på bostadsmarknaden för enskilda och kollektiva byggnader. Denna produkt är kompatibel med EN/IEC 61008-2-1-standarden. Den (Im/IΔm) nominella brytnings- och kortslutningskapaciteten är 500A. Den (Inc/IΔc) villkorade märkkortslutningsströmmen är 10000A. Den har en elektrisk uthållighet som går upp till 20000 cykler och en mekanisk uthållighet som går upp till 10000 cykler. Ue-driftspänningen är 400VAC. Den är monterbar på DIN-skena och bredden i 9 mm delning är 8, dvs 4 normmoduler.
| Tekniska data | |
| Anslutningsbar ledararea entrådigt | 1-35 mm² |
|---|---|
| Anslutningsbar ledararea mångtrådig | 1-25 mm² |
| Antal poler | 4 |
| Bredd i antal modulmellanrum | 4 |
| Explosionssäker | Nej |
| Frekvens | 50 Hz |
| Föroreningsgrad | 2 |
| Impulsskydd märkspänning Uimp | 4 kV |
| Inbyggnadsdjup | 44 mm |
| Kapslingsklass (IP) | IP20 |
| Korttidsfördröjd utlösning | Nej |
| Läckströmstyp | A |
| Med förreglingsfunktion | Nej |
| Monteringsmetod | DIN-skena |
| Märkspänning | 400 V |
| Märkström | 63 A |
| Nominell felström | 0.03 A |
| Nominell isolationsspänning | 440 V |
| Omgivningstemperatur under drift | -25-40 °C |
| Selektivt skydd | Nej |
| Spänningstyp | AC |
| Stötströmhållfasthet | 0.25 kA |
| Tillsatsanordningar möjliga | Ja |
| REACH – Innehåller kandidatämnen | Bly |
| REACH Datum | 2022-07-20 |
| REACH Informationsplikt | Yes |
| Serie | XB |
| Typ | R9R22463 |
